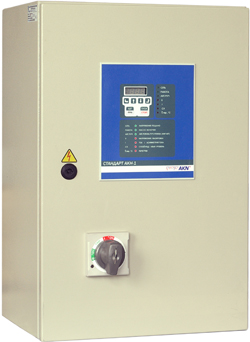

Стандарт АКН-1
Устройство для управления одним трехфазным насосом мощностью до 110 кВт.
Устройство может работать с однофазными насосами любых фирм производителей. | |
Руководство по эксплуатацииСмотреть прайс |
|
РЭ СТАНДАРТ АКН-1
Модификации устройств по виду пуска насосов
|
СТАНДАРТ АКН-1 ST - для пуска насоса по схеме «звезда/треугольник» |
СТАНДАРТ АКН-1 SS - для пуска и остановки насоса |
Оснащение
- Многофункциональный микропроцессорный контроллер
- Корпус из негорючего пластика IP54 ( для насосов до 11кВт)
- Главный выключатель с функцией блокировки двери
- Кнопка выбора режима работы «(РУЧ/АВТ)»
- Кнопка включения насоса в ручном режиме
- Дисплей для отображения информации о работе и неисправностях насоса
- Управление насосом в ручном и автоматическом режимах
- Встроенная функция тестового режима
Функции управления
Для систем водоснабжения из артезианских скважин:
- Автоматическое поддержание заданного давления в системе
- Автоматическое поддержание задано уровня в накопительном резервуаре
- Управления насосом по уровню воды в скважине
Для систем полива:
- Автоматическое поддержание заданного давления в системе
- Контроль уровня воды на всасе
- Контроль засоренности фильтров на всасе
Для систем отвода стоков:
- Откачка из приемного колодца по сигналам от поплавковых выключателей ( до 3шт)
- Контроль аварийно высокого уровня в приемном колодце
- Контроль аварийно низкого уровня в приемном колодце
- Настраиваемая
- Электронная защита насоса от аварий в сетях электропитания
- Защита насоса от коротких замыканий
- Электронная защита насоса от токовых перегрузок
- Защита насоса от «сухого хода» электронная по (cosφ)
либо по сигналу от электродных датчиков уровня - Защита от перегрева электродвигателя насоса по сигналам (WSK/PTC)
- Защита от попадания влаги в масляную камеру ( для дренажных насосов)
- Светодиодная индикация наличия сетевого напряжения
- Индикация наличия сетевого напряжения
- Индикация включения насоса
- Индикация режима работы «(РУЧ/АВТ)»
- Индикация аварийного высокого уровня в приемном колодце ( для систем отвода стоков)
- Индикация перегрева двигателя
- Индикация аварийного отключения насоса с расшифровкой причины отключения
(чередование фаз, аварийное напряжение, ток, «сухой ход») - Просмотр текущих значений тока, напряжения, cosφ
- Счетчик моточасов
- Журнал аварийных отключений насоса с кодами аварий и запоминании аварийных параметров
- Обобщенный сигнал аварии (беспотенциальный cosφ контакт)
Функции защиты
Функции индикации
Сервисные функции
Типы используемых датчиков
Контролируемый параметер |
Тип датчиков. |
Уровень воды в скважине |
Электроданные датчики уровня ЭДУ-1 для защиты от «сухого хода» - 2шт. для управления по уровню воды в скважине – 3шт. |
Уровень воды в накопительном резервуаре |
Электронные датчики уровня ЭДУ-1-3шт. Или поплавковые выключатели 0315/3 «pedrollo» - до2шт. |
Контроль давления в системе водоснабжения |
Реле давления (с дискретным выходом) «Danfoss» KP-35 1шт. |
Технические характеристики
U питания |
3NPE~380 B + 20%/-25% |
P нагрузки |
0.55-110 кВт |
T рабочая |
-10...+450 С |
Степень защиты корпуса |
IP54 |
Материал корпуса |
Пластик/ металлический шкаф с порошковым покрытием |
Способ установки |
Навесной |
U цепей управления |
~12 В |
P, потребляемая устройством |
5 Вт |
Модельный ряд устройств
Наименование устройства |
Количество насосов |
Характеристики подключаемого насоса |
Тип корпуса |
||
Мощность, кВт |
Напряжение, В |
Рабочий ток, А |
|||
СТАНДАРТ АКН –1-4.0S |
1 |
0.37-4.0 |
3~380 |
до 10 |
А3 |
СТАНДАРТ АКН –1-5.5S |
1 |
1.1-5.5 |
3~380 |
1-14 |
А3 |
СТАНДАРТ АКН –1-7.5S |
1 |
7.5 |
3~380 |
10-18 |
А3 |
СТАНДАРТ АКН –1-11.0S |
1 |
11.0 |
3~380 |
10-24 |
А3 |
СТАНДАРТ АКН –1-15.0S |
1 |
15.0 |
3~380 |
10-34 |
А5 |
СТАНДАРТ АКН –1-18.5S |
1 |
18.5 |
3~380 |
10-42 |
А5 |
СТАНДАРТ АКН –1-22.0S |
1 |
22.0 |
3~380 |
10-48 |
А5 |
СТАНДАРТ АКН –1-30.S |
1 |
30.0 |
3~380 |
40-65 |
А5 |
СТАНДАРТ АКН –1-37.0S |
1 |
37.0 |
3~380 |
40-80 |
А5 |
СТАНДАРТ АКН –1-45.0S |
1 |
45.0 |
3~380 |
40-95 |
А5 |
СТАНДАРТ АКН –1-55.0S |
1 |
55.0 |
3~380 |
40115 |
А5 |
СТАНДАРТ АКН –1-75.0S |
1 |
75.0 |
3~380 |
80-155 |
А5 |
Возможен заказ устройств управления на большую мощность насоса
Модельный ряд устройств
Наименование устройства |
Количество насосов |
Характеристики подключаемого насоса |
Тип корпуса |
||
Мощность, кВт |
Напряжение, В |
Рабочий ток, А |
|||
СТАНДАРТ АКН –1-5.5ST |
1 |
5.5 |
3~380 |
1-14 |
А5 |
СТАНДАРТ АКН-1-7.5ST |
1 |
7.5 |
3~380 |
10-18 |
А5 |
СТАНДАРТ АКН-1-11.0ST |
1 |
11.0 |
3~380 |
10-24 |
А5 |
СТАНДАРТ АКН-1-15.0ST |
1 |
15.0 |
3~380 |
10-34 |
А5 |
СТАНДАРТ АКН-1-18.5ST |
1 |
18.5 |
3~380 |
10-42 |
А5 |
СТАНДАРТ АКН-1-22.0ST |
1 |
22.0 |
3~380 |
10-48 |
А5 |
СТАНДАРТ АКН-1-30ST |
1 |
30.0 |
3~380 |
40-65 |
А6 |
СТАНДАРТ АКН-1-37.0ST |
1 |
37.0 |
3~380 |
40-80 |
А6 |
СТАНДАРТ АКН-1-45.0ST |
1 |
45.0 |
3~380 |
40-95 |
А7 |
СТАНДАРТ АКН-1-55.0ST |
1 |
55.0 |
3~380 |
40-115 |
А7 |
СТАНДАРТ АКН-1-75.0ST |
1 |
75.0 |
3~380 |
80-155 |
А8 |
Возможен заказ устройств управления на большую мощность насоса
Модельный ряд устройств
Наименование устройства |
Количество насосов |
Характеристики подключаемого насоса |
Тип корпуса |
||
Мощность, кВт |
Напряжение, В |
Рабочий ток, А |
|||
СТАНДАРТ АКН-1- |
1 |
0.37-4.0 |
3~380 |
1-10 |
А4 |
СТАНДАРТ АКН-1- |
1 |
5.5 |
3~380 |
1-12 |
А4 |
СТАНДАРТ АКН-1- |
1 |
7.5 |
3~380 |
10-18 |
А4 |
СТАНДАРТ АКН-1- |
1 |
11.0 |
3~380 |
10-22 |
А4 |
СТАНДАРТ АКН-1- |
1 |
15.0 |
3~380 |
10-34 |
А5 |
СТАНДАРТ АКН-1- |
1 |
18.5 |
3~380 |
10-42 |
А5 |
СТАНДАРТ АКН-1- |
1 |
22.0 |
3~380 |
10-48 |
А5 |
СТАНДАРТ АКН-1- |
1 |
30.0 |
3~380 |
40-65 |
А7 |
СТАНДАРТ АКН-1- |
1 |
37.0 |
3~380 |
40-80 |
А7 |
СТАНДАРТ АКН-1- |
1 |
45.0 |
3~380 |
40-95 |
А7 |
СТАНДАРТ АКН-1- |
1 |
55.0 |
3~380 |
40-115 |
А7 |
СТАНДАРТ АКН-1- |
1 |
75.0 |
3~380 |
80-115 |
А8 |
Возможен заказ устройств управления на большую мощность насоса
