Грандис АКН-П
|
Устройство для управления насосными установками повышения давления и комплексной защиты насосов от аварийных режимов. К устройству могут подключаться от одного до четырех насосов мощностью 0.55 - 110 кВт любых фирм изготовителей. Устройство применяется для поддержания заданного давления в системах повышения давления (ХВС, полива, др.), а также поддержания заданного перепада давления в циркуляционных системах (отопление, ГВС).
|
Оснащение
- Многофункциональный контролер
- ЖК дисплей для индикации текущих и программируемых параметров работы насосной установки
- Русскоязычное меню интерфейса
- Переключатель «АВТ»-0-«РУЧ»
- Переключатель включения каждого насоса в ручном режиме
- Возможность подключения до двух аналоговых датчиков 4-20 мА
- Возможность подключения одного безпотенциального датчика
- Возможность подключения датчиков WSK встроенных в насосы
- Часы реального времени
- Счетчик моточасов для каждого насоса
- Журнал аварийных отключений насосов с кодами аварий, привязанными к реальному времени
- Интерфейс RS-485 с протоколом MODBUS RTU (опция)
- Обобщенный сигнал аварии (безпотенциальный контакт)
- Главный выключатель
- Металлический корпус с порошковым покрытием IP54(с принудительной вентиляцией)
- Гермовводы для подключения кабеля
Модификации
Модификации устройств в зависимости от мощности подключаемого насоса
Модификации устройств в зависимости от типа пуска насосов
- Модификация S: запуск насосов прямым пуском от сети.
- Модификация ST: запуск насосов по схеме «звезда/треугольник»
Технические характеристики
U питания |
3NPE~380 В +/- 15% |
P нагрузки |
0.55 –110 кВт |
T рабочая |
0…+45 °С |
Степень защиты корпуса |
IP54 |
Материал корпуса |
металлический шкаф с порошковым покрытием |
Способ установки |
Навесной |
U цепей управления |
24 В |
P, потребляемая устройством |
5-15 Вт |
Максимальная кратность пускового тока |
5 |
Количество насосов |
2 |
3 |
4 |
|||||
Вид пуска |
S |
ST |
S |
ST |
S |
ST |
||
Параметры насоса |
|
|
|
|||||
Мощность, кВт |
Ток, А |
Напряжение, В |
Типы используемых корпусов |
|||||
0,75 |
2.5 |
3~380 |
К6 |
|
К6 |
|
К6 |
|
1,1 |
3.0 |
3~380 |
К6 |
|
К6 |
|
К6 |
|
1,5 |
4.0 |
3~380 |
К6 |
|
К6 |
|
К6 |
|
2,2 |
6.0 |
3~380 |
К6 |
|
К6 |
|
К6 |
|
3,0 |
8.0 |
3~380 |
К6 |
|
К6 |
|
К6 |
|
4,0 |
10.0 |
3~380 |
К6 |
|
К6 |
|
К6 |
|
5,5 |
12.0 |
3~380 |
К6 |
К7 |
К6 |
К7 |
К6 |
К8 |
7,5 |
18.0 |
3~380 |
К6 |
К7 |
К6 |
К7 |
К6 |
К8 |
11,0 |
22.0 |
3~380 |
К6 |
К7 |
К6 |
К7 |
К6 |
К8 |
15,0 |
32.0 |
3~380 |
К6 |
К7 |
К6 |
К7 |
К6 |
К8 |
18,5 |
40 |
3~380 |
К6 |
К8 |
К6 |
К8 |
К6 |
К9 |
22,0 |
50 |
3~380 |
К6 |
К8 |
К6 |
К8 |
К6 |
К9 |

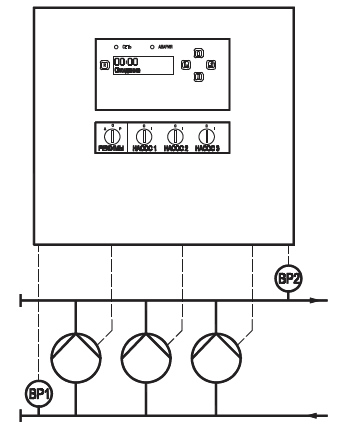

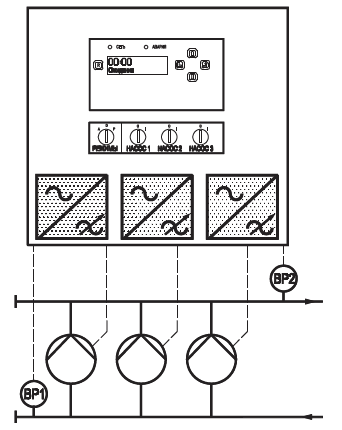

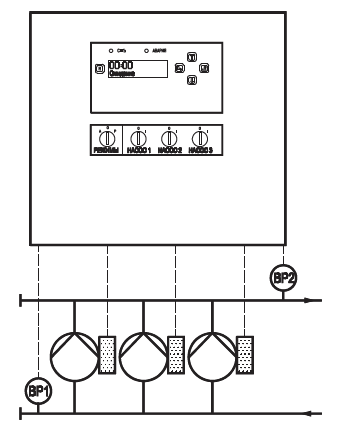

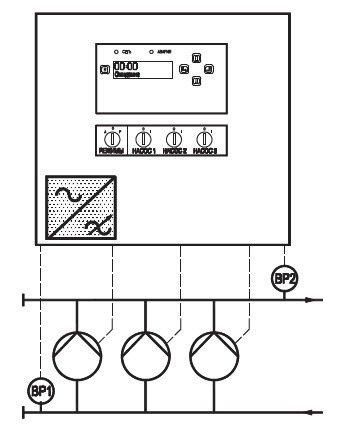

Управление насосами
Устройство может работать в двух режимах: автоматический и ручной
- Поддержание заданного давления на выходе насосной установки путем
- каскадного включения насосов.
- Автоматическое распределение нагрузки по насосам.
- Возможность резервирования насоса (насосов).
- Автоматическое подключение резервного насоса в случае аварии основного.
Типы используемых датчиков
В зависимости от системы возможно применение различных типов датчиков
Контролируемый параметр |
Типы датчиков |
Контроль давления на входе насосной установки (защита от «сухого хода») |
Реле давления с возможностью регулировки уставок давления и диапазоном несрабатывания «Danfoss» KP-35 - 1 шт. или датчик давления с токовым выходом 4..20мА «Danfoss» MBS3000 - 1 шт. |
Контроль давления на выходе насосной установки |
Датчик давления с токовым выходом 4..20мА «Danfoss» MBS3000 - 1 шт. |
Разница давления |
Датчик перепада давления ADZ DPTM с токовым выходом 4..20мА |
Функции защиты
- Электронная защита насоса от аварий в сети электропитания: Перекос фаз, пропадание фазы, превышение или занижение напряжения,
- Контроль чередования фаз
- Защита насоса от коротких замыканий
- Защита насоса от токовых перегрузок
- Защита насоса от «сухого хода» по сигналу от внешних датчиков
Функции индикации
- Индикация наличия сетевого напряжения
- Индикация давления на выходе насосной установки
- Индикация давления на входе насосной установки
- Индикация работающих насосов
- Индикация режима работы
Сервисные функции
- Часы реального времени
- Счетчик моточасов отдельно для каждого насоса
- Журнал аварийных отключений насосов с кодами аварий, привязанными к реальному времени
- Интерфейс RS-485 с протоколом MODBUS RTU (опция)
- Обобщенный сигнал аварии (беспотенциальный контакт)
